Die Kurve gekriegt…

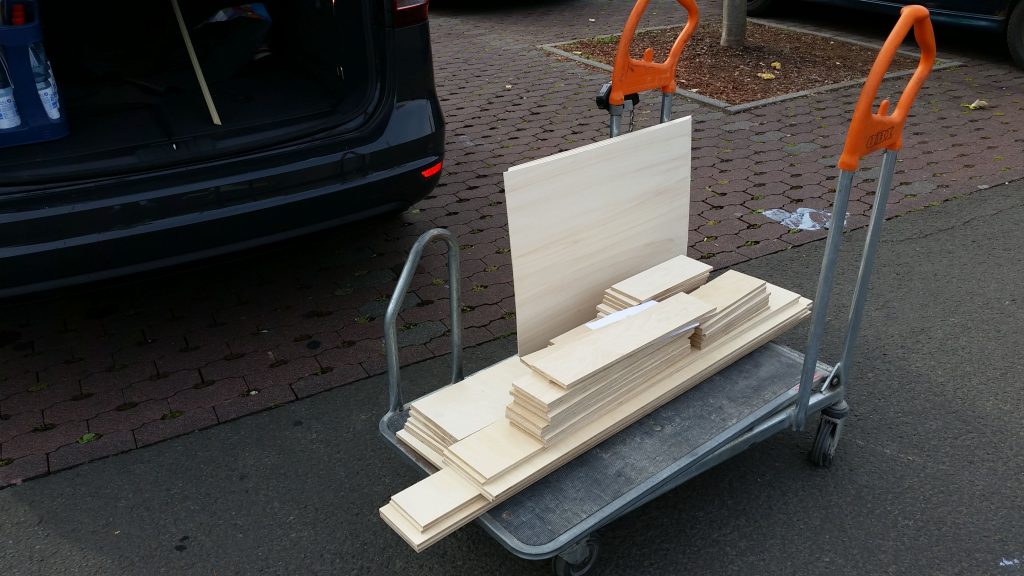

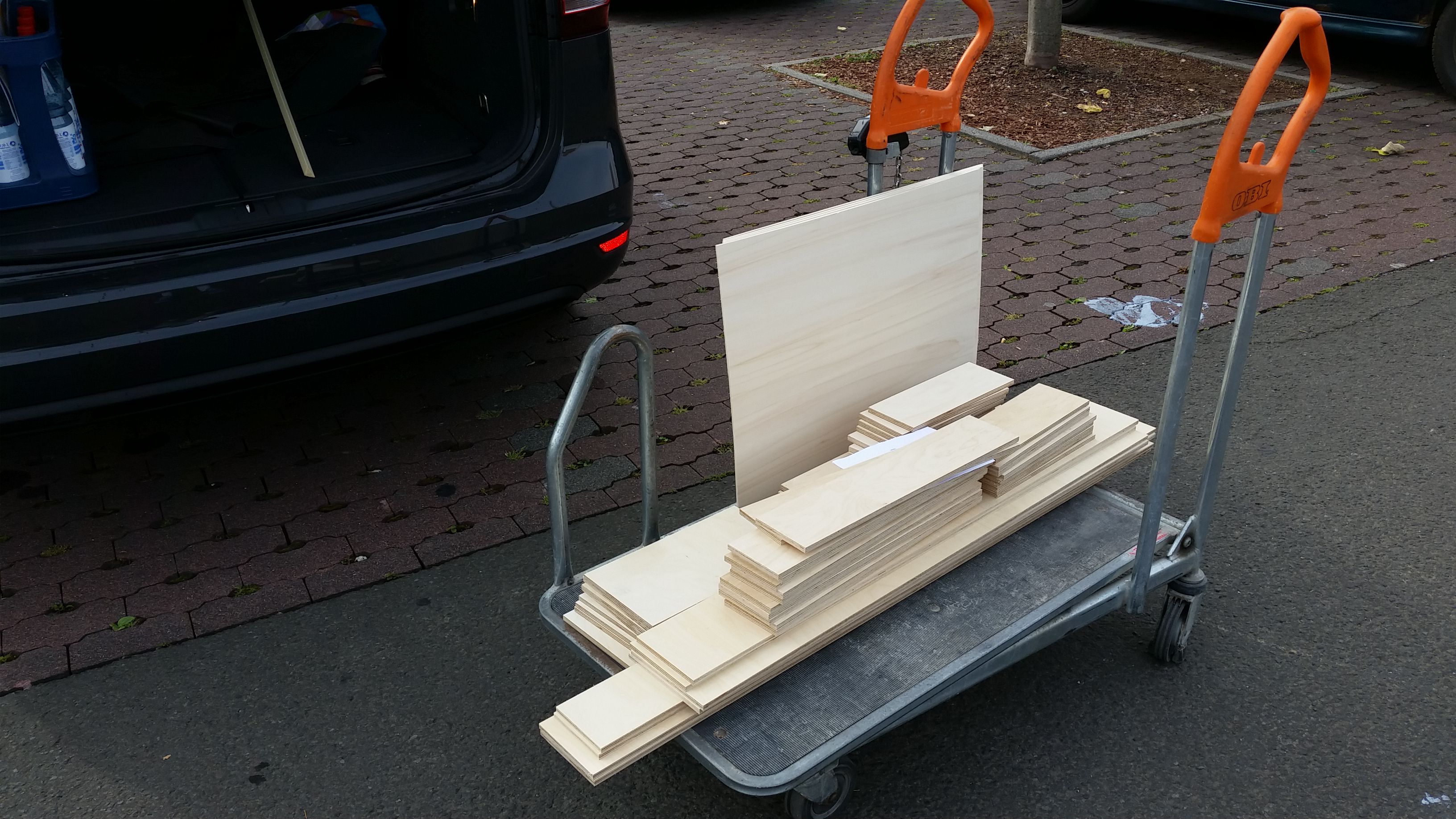

Streckenmodule habe ich bisher kaum. Das ist mirbeim Planen des Treffens in Mannheim bewußt geworden. Kurzentschlossen bin ich in den nächsten Baumarkt und habe mir einige Multiplex Platten zuschneiden lassen.

img-20160903-wa0000

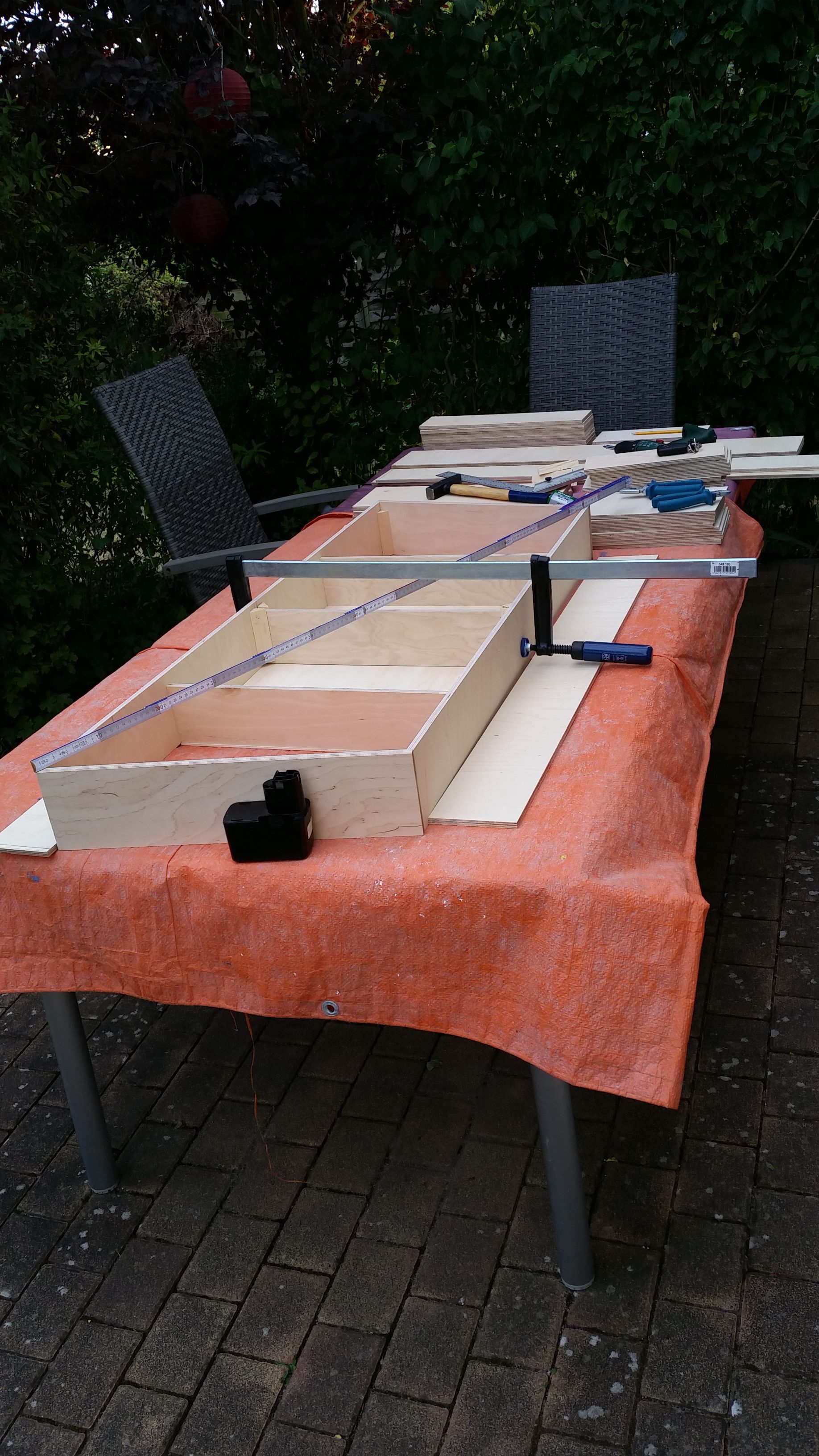

Angedacht ist eine Kurve von 90° mit etwas 3000 mm Radius, aufgeteilimg-20160903-wa0003t auf 4 Module. Der Modulübergang werden flexible auf flach, Damm, Berg und E möglich sein.Um den Transport zu vereinfachen sollen die Module die gleichen Abmessungen wie meine Abstellbahnhöfe bekommen, also ca. 1300 x 500 mm. Die Module sollen leich, aber gleichzeitig auch robust und steif sein. Deshalb habe ich eine 4mm Bodenplatte und Längs- und Querspanten vorgesehen. Die Ecken werden mit eingeleimten Winkelleisten versteift. Als Modulbeine kommen 4 Standard Alu Beine pro Modul in Klemmbuchsen zum Einsatz. Zum Ausrichten werde ich Passbuchsen einbauen. Jedes Modul wird auch jeweils 2 Signalschächte bekommen. Bei der Ausgestaltung werde ich eine Unterführung mit Brücke einbauen. Nicht verwirklichen habe eine Überhöhung und Übergangsbögen. Da ich sonst die 4 Module nicht in der Reihenfolge tauschen könnte.

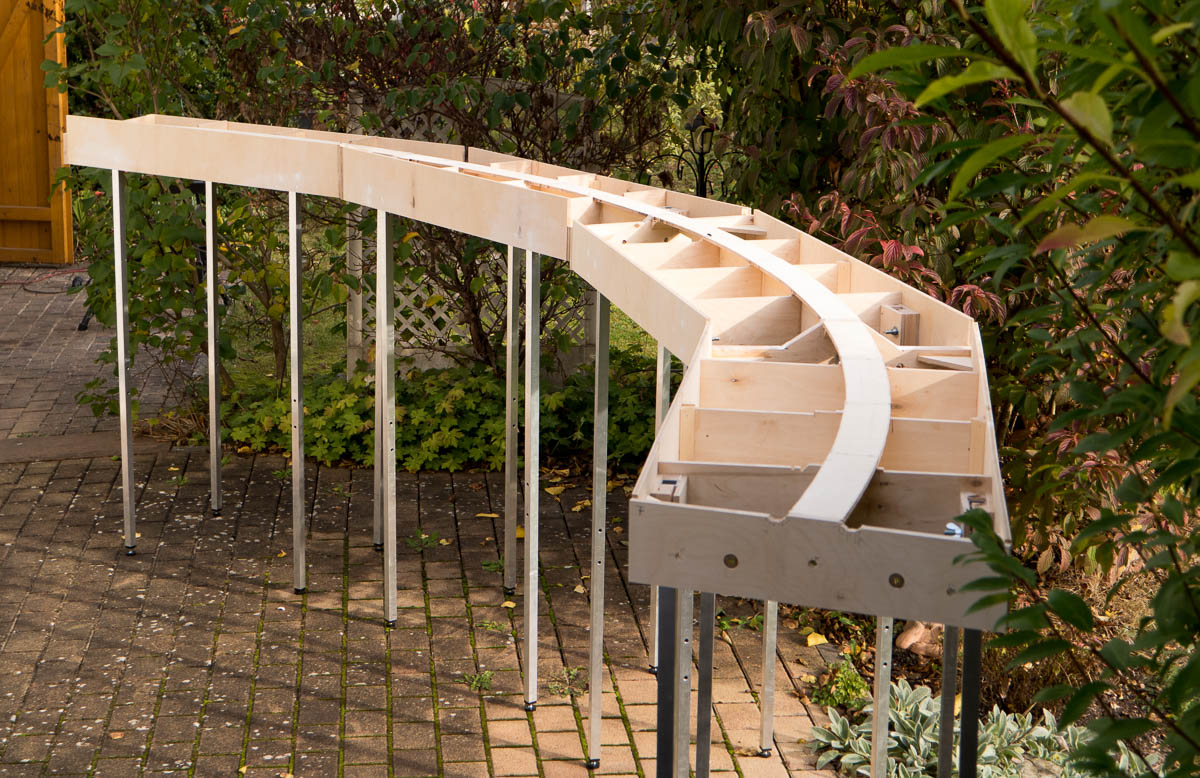

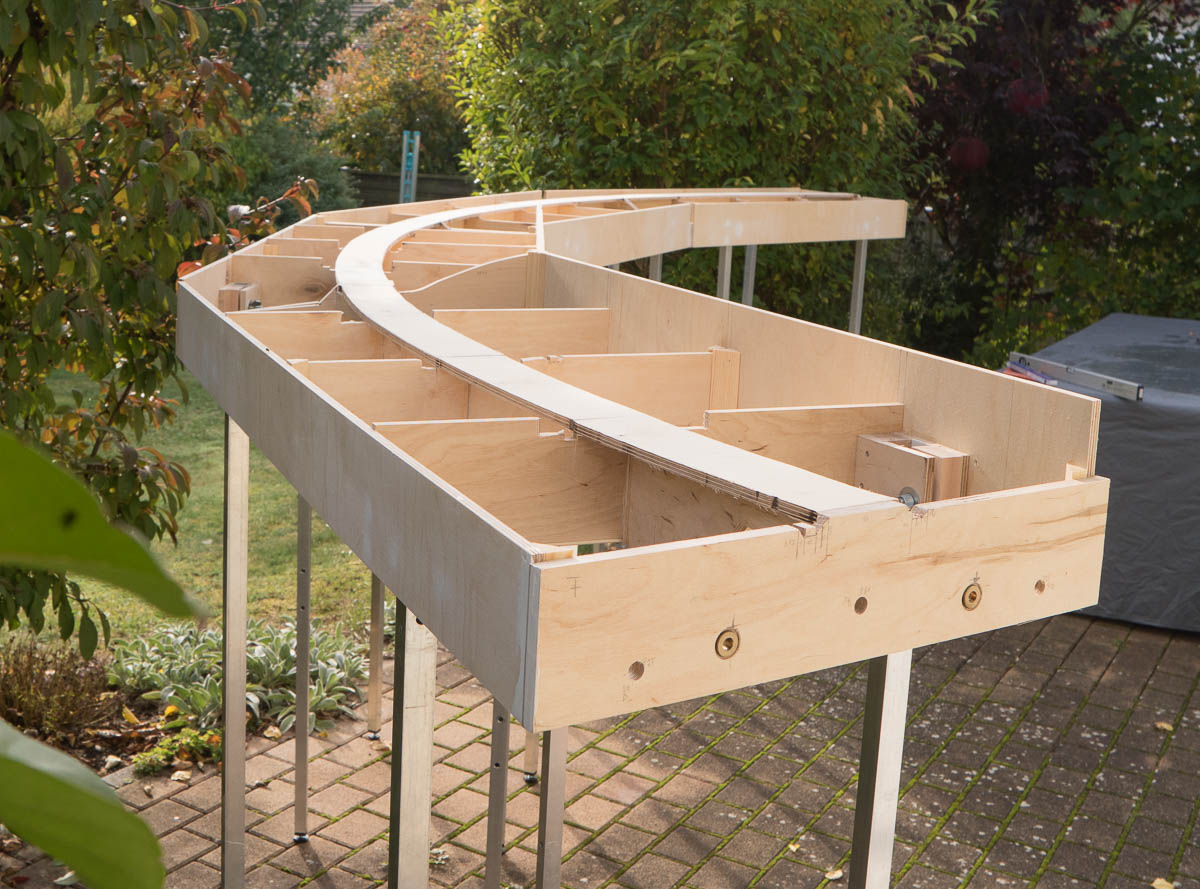

 Inzwischen habe ich das Holz auch schon verarbeitet.

sam_0560sam_0567
